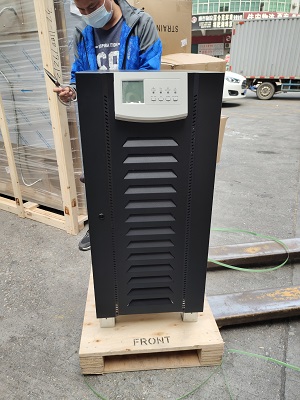

ups电源效模型结构,各参数意义如下所述：Uac为开路电压，表征ups电源电池组的OCV变化情况；R，为大电阻，表征ups电源电池组的自放电效应；R。为欧姆内阻，表征ups电源电池组在充放电过程中由欧姆效应引起的正负极两端电压降；使用一阶RC并联电路，来模拟表征工作过程中的松弛效应，进而实现对电池组瞬态响应的表达；R。为ups电源电池组的极化电阻，C，为ups电源电池组的极化电容，R，和C，的并联电路表征ups电源电池组极化效应的产生和消除过程；R，为放电时的放电内阻，表征在放电时ups电源电池组所表现出的内阻差异；R。为充电时的充电内阻，表征在充电时ups电源电池组所表现出的内阻差异；U和R，用来表征内部互连单体间平衡状态的影响；U.(t)为ups电源电池组与外电路接通后，在进行充放电工作时正负极两端的闭路电压；1(1)为流入或流出负载的电流值。的所和建的5-CM模型输出电压的跟踪效果。为了避免突发的电压降和电流读的。花规”草体电压、充放电壮流和温度等参数进行实时检测，并有效应用于50C的话对起中”站合参表计算和所用参数向量的初始化表征，搭建模型参数辨识实验测试模块，
ups电源参数辨识模块结构|输入参数At为参数检测周期，进而通过实验过程中的开路电压、电流和SOC参数进行模型运算，获得其输出参数闭路电压ULk及其跟踪误差值Em。针对模型参数的离散时间计算过程，设计模型计算子模块结构如图4-8所示。
图4-8中，各步骤计算过程如下：
1)在测试过程中，通过放电实验法获取放电过程的电压Experi_U、电流Experi_I参数，并结合采样间隔参数Ar，用于后续的基于模型计算的闭路电压输出跟踪效果分析。
2)根据所检测到的离散电流I(k)，结合采样间隔时间△t，基于电流对时间的安时积分迭代计算过程，构建函数计算放电过程中的SOC变化参数值。
3)利用开路电压辨识结果函数关系式及其参数值计算其开路电压Uc值，并结合欧姆内阻、极化内阻和极化电容等参数的获取和计算过程，构建模型参数计算子模块Para。
4)通过极化电阻和极化电容值，根据RC并联回路时间常数的参数乘积计算方法，获得时间常数7值，并根据表达式构建极化 RC并联回路两闭路电压的计算函数。
5)根据表达式构建输出电压跟踪计算函数，将模块Para输出参数结合极化电压参数Upk用于Ulk计算过程，进而与检测到的闭路电压值进行比较分析。该参数辨识方法考虑了老化情况，通过联合求解的方式确定当前状态，并预测所能满足的能量供应动力需求。在S-ECM模型参数辨识过程中，预先开展了测试实验，用于建立ups电源电池组SOC与电压、电流和温度等参数之间的关系。ups电源电池组的OCV值使用SOC56参数值的反馈运算计算获得，并将其输出作为辨识结果，使得模型参数辨识过程得到实现。
